NMEA2000

Wat is NMEA 2000?

NMEA 2000 is een digitale CAN-bus standaard voor maritieme communicatie en valt onder IEC 61162-3. Het netwerk laat apparaten van verschillende merken data uitwisselen via één gezamenlijke kabelstructuur. Daardoor delen systemen zoals kaartplotters, motorinstrumenten, sensoren en stuurautomaten continu informatie met elkaar.

NMEA 2000 vervangt in veel installaties de oudere NMEA 0183 standaard. Het netwerk verwerkt gegevens sneller, ondersteunt meer apparaten tegelijk en maakt de installatie overzichtelijker. Het systeem werkt bovendien als plug & play: sluit je een compatibel apparaat aan, dan herkent het netwerk dit automatisch.

De gegevensuitwisseling verloopt via vaste berichten, de zogenoemde PGN-codes (Parameter Group Numbers). Deze codes zorgen ervoor dat apparaten dezelfde informatie, zoals diepte, snelheid, koers of motordata, op een gestandaardiseerde manier uitwisselen.

Hoe werkt een NMEA 2000 netwerk?

Een NMEA 2000 netwerk werkt met een centrale backbonekabel die door het schip loopt. Deze backbone vormt de hoofdverbinding van het netwerk en mag in een standaardinstallatie ongeveer 100 meter lang zijn.

Op de backbone plaats je T-stukken (T-connectors). Elk T-stuk maakt een aftakking naar een apart apparaat. Een dropcable verbindt het apparaat vervolgens met het T-stuk. Zo krijgt elk apparaat een eigen aansluiting op het netwerk. Een dropcable mag maximaal ongeveer 6 meter lang zijn.

Aan beide uiteinden van de backbone plaats je een terminator. Deze afsluitweerstanden houden het signaal stabiel en zorgen dat het netwerk correct werkt. Een voedingskabel van 12 volt, voorzien van zekering, voedt het hele netwerk. Sluit de voeding altijd op één centraal punt aan. Zo voorkom je spanningsval en storingen.

NMEA 2000 componenten

Een NMEA 2000 netwerk bestaat uit meerdere onderdelen die samen de communicatie tussen alle apparaten mogelijk maken.

Starterskit

Een NMEA 2000 starterskit vormt de eenvoudigste basis voor een nieuw netwerk. Zo’n kit bevat meestal een voedingskabel, een T-connector, twee terminators en een dropcable. Daarmee leg je direct de basis van het netwerk. Daarna breid je het systeem eenvoudig uit met extra T-stukken en extra dropcables.

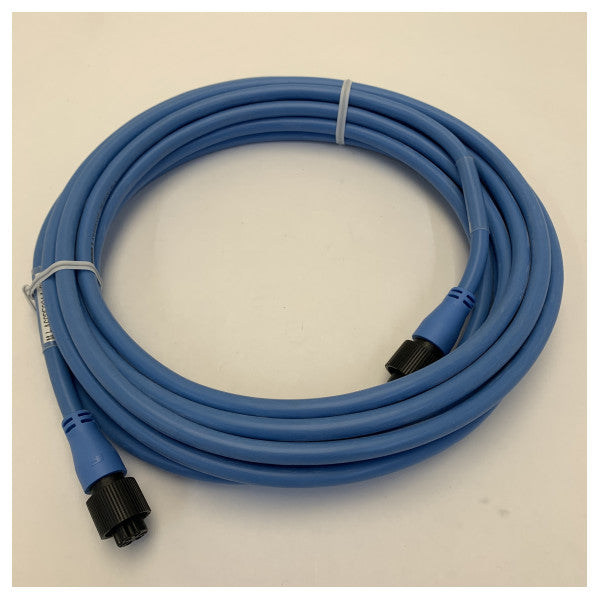

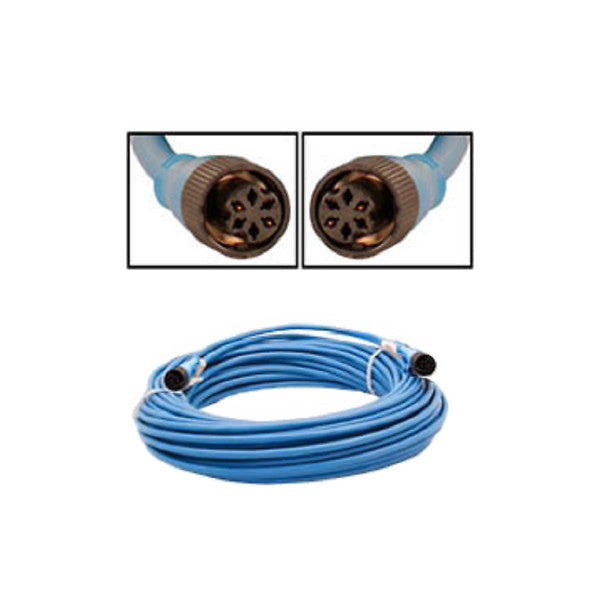

Backbone- en dropcables

De backbonekabel vormt de ruggengraat van het netwerk. De dropcables verbinden de afzonderlijke apparaten met de backbone en zijn meestal verkrijgbaar in lengtes van 0,3 meter tot 6 meter. Voor maritiem gebruik hebben deze kabels vaak corrosiebestendige vernikkelde connectoren.

T-stukken en terminators

Een T-connector koppelt een apparaat via een dropcable aan de backbone. Elk extra apparaat vraagt dus om een extra T-stuk. De terminators zijn verplicht aan beide uiteinden van de backbone. Zonder deze afsluiting blijft het netwerk niet stabiel. Voor ongebruikte aansluitingen gebruik je waterdichte afdekkappen.

Verdeelblokken (junction boxes)

Een junction box of verdeelblok biedt een compact alternatief voor meerdere losse T-stukken. Deze aansluitboxen hebben bijvoorbeeld 4 of 6 aansluitingen en maken de installatie overzichtelijker in een console of roef.

Sensoren op NMEA 2000

Veel sensoren sturen hun gegevens rechtstreeks naar het NMEA 2000 netwerk. Denk aan tankgevers voor brandstof, water of vuilwater, GPS-antennes met NMEA 2000 aansluiting, windgevers, snelheidsgevers en motordata-gateways. Zo delen alle aangesloten systemen dezelfde meetwaarden.

Gateways en adapters

Met een gateway of adapter koppel je oudere of merkspecifieke systemen aan NMEA 2000. Een NMEA 0183 naar NMEA 2000 gateway vertaalt gegevens van oudere apparatuur naar het netwerk. Ook systemen zoals Raymarine SeaTalk NG of SimNet sluit je via een geschikte adapter aan.

NMEA 2000 per toepassing

NMEA 2000 gebruik je op verschillende manieren aan boord, afhankelijk van de bestaande installatie.

Nieuw netwerk aanleggen

Start met een starterskit en voeg vervolgens apparaat voor apparaat nieuwe componenten toe. Plan vooraf goed waar de backbone door het schip loopt, zodat alle apparaten logisch en bereikbaar aansluiten.

Bestaand netwerk uitbreiden

Heb je al een netwerk aan boord, dan voeg je eenvoudig extra apparatuur toe. Plaats een extra T-stuk op de bestaande backbone en sluit het nieuwe apparaat met een dropcable aan. Zo breid je het netwerk uit zonder de hele installatie opnieuw op te bouwen.

Oudere apparatuur integreren

Oudere apparatuur zonder NMEA 2000 aansluiting sluit je aan via een NMEA 0183 gateway. Ook systemen zoals Raymarine SeaTalk NG of Simrad SimNet koppel je via een adapter aan het netwerk.

NMEA 2000 per merk

Bij Outletspecialist vind je NMEA 2000 onderdelen van verschillende maritieme merken, waaronder:

• Airmar
• Furuno
• Fusion
• Garmin
• Lowrance
• Maretron
• Mercury

Bieden op NMEA 2000 producten bij Outletspecialist

Kies de NMEA 2000 onderdelen die passen bij jouw netwerk en plaats direct een bod. Outletspecialist reageert snel met een akkoord of een tegenvoorstel, zodat je direct duidelijkheid hebt. Zo haal je originele N2K-componenten van A-merken aan boord voor een outletprijs. Bekijk ook de categorie accessoires & spareparts voor aanvullende onderdelen en uitbreidingen.
